ZZF、DZF系列振動放礦機

概述
本振動放礦機系由全國冶金系統設計院采礦業務建設網負責組織設計，由蘭州有色冶金設計研究院，北京有色冶金設計研究總院，秦皇島黑色冶金礦山設計研究院，沈陽有色冶金設計研究院，沈陽鋁鎂設計研究院，昆明有色冶金設計研究院，山東省冶金設計研究院等共同完成，并授權我廠獨家定點生產。
用途
本系列振動放礦機適用于環境溫度不超過+40℃、空氣相對濕度不大于90％的溜井、采場、溜槽和礦（料）倉。它是廠礦企業作巖、物料放出、給料或裝車之用的理想設備，各種礦車、汽車、火車、皮帶、索道礦斗、礦井提升裝載以及部分鄂式破碎機等均可選用本系列振動放礦機給礦。
特點
本系列振動放礦機具有以下特點；
1、體積小，重量輕，結構簡單緊湊，投資少；
2、安裝方便，維修量小，運行費用低；
3、因受振礦巖物料流動性增大，減小通道堵塞現象，故放礦能力大，效率高；
4、受振礦流連續、均勻、易控，礦流大小可根據需要調整，運行安全可靠。
5、在超共振狀態下工作，振幅穩定，可以頻率起動（起動次數≤200次/時），允許振動臺板上的負載有較大的波動，對各種礦巖特別是粘性礦巖物料適應性較強，并可在多塵或含水較多的環境下工作。
6、本系列振動放礦機耗電少，節能顯著；
7、凡礦巖物料松散體重不大于2400公斤/米³、塊度不大于1000毫米或1000毫米以下直至粉礦，均可選用本系列振動放礦機。
另外，本通用設計總結了國內多年來設計、生產、使用振動放礦機的經驗，考慮了各種使用條件，系列型譜齊全，覆蓋面廣。
機型符號意義
ZZF□×□×2-□/□×2
Z-座式
Z-振動
F-放礦機
□-振動臺板（槽臺）長度.米
□-振動臺板（槽臺）寬度.米
2-雙臺板，不注明即單臺板.塊
□-振動臺板（槽臺）傾角.藥
□-振動電機功率.千瓦
2-二臺振動電機，不注明即一臺振動電機.臺
主要技術參數

機號	機型	安裝方式	****礦巖塊度a(毫米)	生產能力Q噸/時	礦巖自然安息角Φ (度)	眉線角δ(度)	眉線高度H(米)	埋設深度L(米)	臺板傾角α(度)	臺板長度L(米)	臺板寬度B(米)	額定激振力P千牛	額定功率N	電機額定轉速n轉/分	總重G （噸）
1	DZF1.2×0.4-10⁰/0.75	吊一	200	40-70	38	35	0.4	0.4	10	1.2	0.4	5.88-7.35	0.75	142	0.304
2	DZF1.4×0.4-12⁰/0.75	吊一	200	40-70	35	32	0.4	0.4	12	1.4	0.4	5.88-7.35	0.75	1420	0.321
3	DZF1.8×0.5-14⁰/1.5	吊一	200	60-150	37	34	0.5	0.5	14	1.8	0.5	7.84-9.8	1.5	960	0.538
4	DZF1.8×0.5-16⁰/1.5	吊一	200	100-180	38	35	0.5	0.5	16	1.8	0.5	7.84-9.8	1.5	960	0.411
5	DZF2.2×0.6-18⁰/2.2	吊一	200	150-300	40	37	0.6	0.6	18	2.2	0.6	10.78-14.7	2.2	960	0.411
6	ZZF1.8×0.6-12⁰/1.5	座一	350	140-160	38	35	0.6	0.5	12	1.8	0.6	7.84	1.5	960	0.710
7	DZF1.8×0.6-12⁰/1.5	吊二	350	160-240	38	35	0.6	0.5	12	1.8	0.6	10.78	1.5	1420	1.152
8	ZZF2×0.8-14⁰/2.2	座一	350	260-280	38	35	0.6	0.6	14	2	0.8	9.8	2.2	1420	0.889
9	DZF2×0.8-14⁰/2.2	吊二	350	240-250	38	35	0.6	0.6	14	2	0.8	14.7	2.2	960	1.395
10	ZZF2×0.7-10⁰/2.2	座一	350	160-180	38	35	0.7	0.6	10	2	0.7	11.76	2.2	960	0.846
11	DZF2×0.7-10⁰/2.2	吊二	350	220-300	38	35	0.7	0.6	10	2	0.7	14.7-15.68	2.2	1420	1.345
12	ZZF2×0.8-12⁰/2.2	座三	350	300-450	40	37	0.7	0.6	12	2	0.8	10.78-13.72	2.2	960	0.692
13	DZF2×0.8-12⁰/2.2	吊二	350	250-450	40	37	0.7	0.6	12	2	0.8	13.72-15.68	2.2	1420	1.38
14	ZZF2.5×1-14⁰/3	座三	350	320-400	37	34	0.7	0.7	14	2.5	1	17.64-19.6	3	960	0.906
15	DZF2.5×1-14⁰/3	吊二	350	400-520	37	34	0.7	0.7	14	2.5	1	21.56	3	960	1.898
16	ZZF2.5×0.9-16⁰/3	座一	350	450-540	42	39	0.8	0.8	16	2.5	0.9	17.64-19.6	3	960	1.071
17	DZF2.5×0.9-16⁰/3	吊二	350	500-600	42	39	0.8	0.8	16	2.5	0.9	23.52	3	960	1.732
18	ZZF2.8×1-18⁰/3	座一	350	500-550	42	39	0.8	0.9	18	2.8	1	19.6-21.56	3	960	1.227
19	DZF2.8×1-18⁰/3	吊二	350	500-550	42	39	0.8	0.9	18	2.8	1	2352	3	1420	1.999
20	ZZF2.2×0.8-10⁰/2.2	座一	500	320-500	38	35	0.8	0.6	10	2.2	0.8	14.7-15.68	2.2	960	0.721
21	DZF2.1×0.8-10⁰/3	吊三	500	243-330	43	40	1.0	0.6	10	2.2	0.8	24.5	3	960	2.353
22	ZZF2.5×0.9-12⁰/3	座一	500	700-900	39	36	0.9	0.7	12	2.5	0.9	15.68-19.6	3	960	0.91
23	DZF2.5×0.9-12⁰/5.5	吊三	500	461-519	43	40	1.1	0.7	12	2.5	0.9	34.3	5.5	960	2.534
24	ZZF2.8×1-14⁰/3	座一	500	800-1000	39	36	0.9	0.8	14	2.8	1	17.64-19.6	3	960	0.944
25	DZF2.8×1-14⁰/5.5	吊三	500	450-550	42	39	1.1	0.8	14	2.8	1	34.3	5.5		2.694
26	ZZF2.8×1×2-12⁰/3×2	座三	500	660-700	39	36	1	0.8	12	2.8	1×2	27.44×2	4×2	1450	2.309
27	ZZF3.2×1.4×2-14⁰/7.5×2	座三	500	1200-1600	39	36	1	0.9	14	3.2	1.4×2	39.2×2-49×22	7.5×2	960	4.285
28	ZZF3.5×1.2-16⁰/5.5	座一	500	1000-1500	41	38	1.1	1.1	16	3.5	1.2	36-42	5.5	960	1.598
29	DZF3.5×1.2-16⁰/10	吊三	500	1094-1191	41	38	1.1	1.1	16	3.5	1.2	58.8	10	960	3.703
30	ZZF3.8×0.8-18⁰/7.5	座三	500	500-700	42	39	1.1	1.2	18	3.8	0.8	34.79-59.2	7.5	960	1.910
31	DZF3.8×0.6-18⁰/4	吊三	350	280-350	38	35	0.8	1.2	18	3.8	0.6	34.3	4	960	3.082
32	ZZF3×2雙-10⁰/5.5	座四	600	800-1200	38	35	1.5	0.8	10	3	2雙軸	115	15	970	4.039
33	DZF2.8×1.1-10⁰/5.5	吊二	650	300-440	38	35	1	0.8	10	2.8	1.1	39.2-49	5.5	1420	2.717
34	ZZF2.8×1.1-12⁰/4	座一	650	400-500	59	36	1	0.8	12	2.8	1.1	34.3	4	1420	1.445
35	DZF2.8×1.1-12⁰/5.5	吊二	650	400-600	39	36	1	0.8	12	2.8	1.1	29.2-49	5.5	1420	2.734
36	ZZF3.5×1×2-14⁰/5.5×2	座三	650	800-1000	39	36	1.1	1	14	3.5	1×2	27.44×2-34.79×2	5.5×2	960	3.241
37	ZZF3.5×1.2-12⁰/5.5	座一	650	400-600	37	34	1.1	1	12	3.5	1.2	45-46	5.5	1420	2.002
38	DZF3.5×1.2-14⁰/7.5	吊二	650	340-460	37	34	1.1	1	12	3.5	1.2	49-58.8	7.5	1420	3.335
39	ZZF3.8×1.4×2-14⁰/10×2	座三	650	1200-1400	39	36	1.2	1.1	14	3.8	1.4×2	62×2-70×2	10×2	960	6.218
40	ZZF3.8×2雙-16⁰/22	座四	650	800-1200	41	38	1.2	1.1	16	3.8	2雙軸	140	22	970	5.904
41	DZF3.8×2雙-16⁰/22	吊四	650	800-1200	41	38	1.2	1.1	16	3.8	2雙軸	140	22	970	5.102
42	ZZF4×0.8-18⁰/4	座一	50	480-580	42	39	1.2	1.2	18	4	0.8	27.44-31.36	4	960	1.99
43	DZF4×0.8-18⁰/5.5	吊二	500	500-600	42	39	1.2	1.2	18	4	0.8	34.79-39.2	5.5	960	2.847
44	ZZF3.5×1.4-10⁰/10	座一	800	600-700	36	33	1.2	0.9	10	3.5	1.4	58.8-63.7	10	1420	2.97
45	ZZF3.5×14-12⁰/5.5×2	座五	800	750-1100	40	37	1.2	1.1	12	3.5	1.4	80	5.5×2	960	2.977
46	ZZF4×1.4×2-14⁰/10×2	座三	800	1300-1500	41	38	1.4	1.2	14	4	1.4×2	62×2-70×2	10×2	960	5.193
47	ZZF4×1×2-16⁰/7.5×2	座二	800	1400-1600	43	40	1.4	1.2	16	4	1×2	39.2×2-49×22	7.5×2	960	4.813
48	ZZF4.5×2雙-18⁰/30	座四	800	800-1200	43	40	1.4	1.4	18	4.5	2雙軸	170	30	980	7.223
49	ZZF4×1×2-10⁰/7.5×2	座二	1000	600-800	37	34	1.4	1.1	10	4	1×2	49×2-55×2	7.5×2	1420	4.992
50	ZZF4×2雙-12⁰/22	座四	1000	800-1200	40	37	1.5	1.2	12	4	2雙軸	170	22	970	6.378
51	ZZF4.5×1.4×2-14⁰/15×2	座三	1000	1600-2000	42	39	1.6	1.4	14	4.5	1.4×2	78.4×2-98×2	15×2	960	7.122
52	ZZF4.5×1.4×2-16⁰/15×2	座二	1000	1800-2000	45	42	1.6	1.6	16	4.5	1.4×2	78.4×2-98×2	15×2	960	6.942
53	ZZF2.8×1-14⁰/4	座三	500	360-500	39	36	0.9	0.8	14	2.8	1	19.6 24.5	4	960	0.957

振動放礦機外形與安裝簡圖

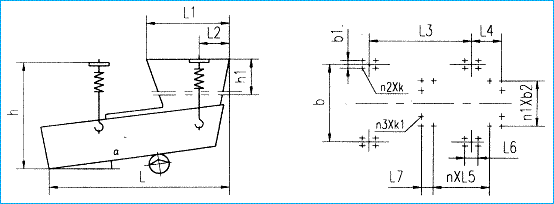

吊二型機外型與安裝簡圖（7、9、11、13、15、17、19、33、35、38、43＃機）

機號	外形尺寸					吊掛螺栓
機號	l	l1	l2	h	h1	l3	l4	n×l5	l6	l7	b	b1	n1×b2	n2×k	n3×k1
7	2517	1660	592.2	1572	500	1338	563.5	7×178	280	178	1000	120	4×180	16×M20	26×M20
9	2629	1730	594	1621	500	1445	565	6×209	280	209	1200	120	5×184	16×M20	26×M20
11	2718	1788	664	1588	500	1450	634	7×192	280	192	1100	120	4×205	16×M20	26×M20
13	2771	1810	675	1688	500	1490	645	6×219	280	219	1200	120	5×184	16×M20	26×M20
15	3179	1896	667	1850	500	1555	637	7×204	300	204	1400	120	6×187	16×M20	30×M20
17	3183	2030	690	1985	500	1855	660	8×197	300	197	1300	120	2×204	16×M20	30×M20
19	3595	2350	835	2430	600	2100	805	8×229	300	229	1400	120	5×224	16×M20	30×M20
33	3250	1600	1000	2218	730	1500	965	6×205	300	150	1500	150	6×200	16×M30	28×M20
35	3240	1600	990	2298	730	1500	955	6×205	300	150	1500	150	6×200	16×M30	28×M20
38	3905	1750	1205	2567	730	1900	1170	6×240	300	120	1600	150	6×217	16×M30	28×M20
43	4300	1960	1200	2973	730	2100	1170	8×205	300	130	1200	150	10×145	16×M30	32×M20

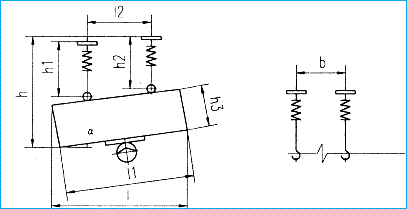

吊一型機外型與安裝簡圖（1、2、3、4、5＃機）

機號	外形尺寸						吊掛安裝		備注
機號	l	l1	h	h1	h2	h3	l2	b	備注
1	1251	1200	1951	1330	1340	400	516	490	放礦漏斗自配，b一吊掛螺栓寬度方向中心距
2	1453	1400	2038	1330	1340	404	516	490
3	1867	1800	2275	1308	1368	500	870.5	700
4	1868	1800	2352	1303	1368	500	870	700
5	2278	2200	2669	1360	1407	600	999	800

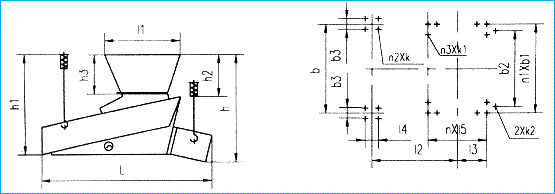

吊三型機外型與安裝簡圖（21、23、25、31＃機）

機號	外形尺寸						吊掛螺栓
機號	l	l1	h	h1	h2	h3	l2	l3	l4	n×l5	b	n1×b1	b2	b3	n2×k	n3×k1	2×k2
21	3035	1550	2560	1960	800	600	1340	800	250	10×145	124	6×200	892	250	8×M30	32×M20	2×M48
23	3308	1700	2625	2120	800	600	1686	900	250	8×200	1224	9×150	992	250	8×M30	34×M20	2×M48
25	3577	1700	2620	2230	800	600	1778	900	250	8×200	1324	10×145	1062	250	8×M30	36×M20	2×M48
29	4327	1800	2890	2630	800	600	2190	1000	250	10×170	1524	10×155	1262	250	8×M30	40×M20	2×M48
31	4567	1600	2700	2620	800	700	2226	900	250	10×150	924	9×145	912	250	8×M30	38×M20	2×M48

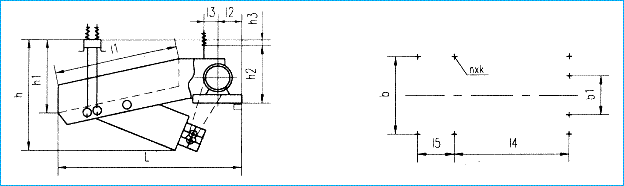

吊四型機外型與安裝簡圖（41＃機）

機號	外形尺寸								吊掛螺栓
機號	l	l1	l2	l3	h	h1	h2	h3	l4	l5	b	b1	n×k
41	4762.5	4018	312.5	100	2621	2400	1375	300	2700	350	2315	1715	8×M48

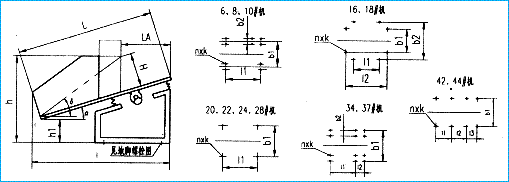

座一型機外型與安裝簡圖（6、8、10、16、18、20、22、24、28、34、37、42、44＃機）

機號	****外形尺寸				地腳螺栓位置
機號	l	b	h	h1	l1	l2	l3	b1	b2	n×k
6	1780	1036	1820	989	832			516	170	8×M20
8	1963	1220	1823	922	843			700	170	8×M20
10	1936	1150	1887	985	859			630	170	8×M20
16	2403	1054	2250	1000	1000	1280		500	780	8×M24
18	2663	1154	2390	1000	1100	1880		600	880	8×M24
20	2210	1020	2192	1110	1164			580		4×M24
22	2487	1120	2389	1100	880			640		4×M30
24	2765	2765	2549	1147	970			740		4×M30
28	3427	1420	2887	1110	1442			850		4×M36
34	2740	1520	2314	969	800	745		940	170	12×M24
37	3424	1620	2434	827	1000	1000		1040	170	12×M24
42	3857	1800	2652	540	760	700	750	850		8×M30
44	3477	1900	2568	897	785	700	650	1410		8×M30

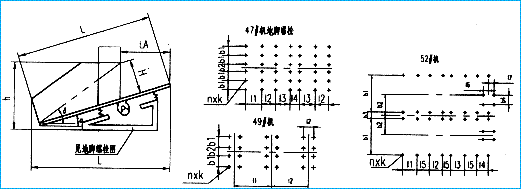

座二型機外型與安裝簡圖（47、49、52＃機）

機號	****外形尺寸				地腳螺栓位置
機號	l	b	h	h1	l1	l2	l3	l4	l5	l6	l7	b1	b2	b3	b4	n×k
47	4370	2404	2852	-72.4	1000	433	434	384.5				394	212			32×M20
49	4223	2404	2367	470	1480	930	200					928	222			24×M20
52	4458	3200	2638	192	500	465	337	659	240	394	140	1110	700	290	300	40×M20

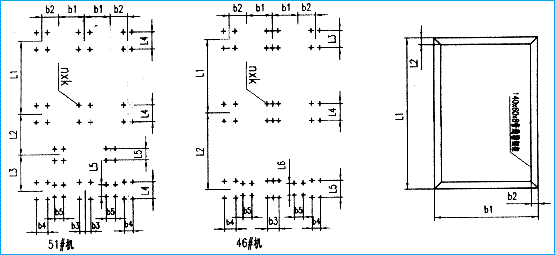

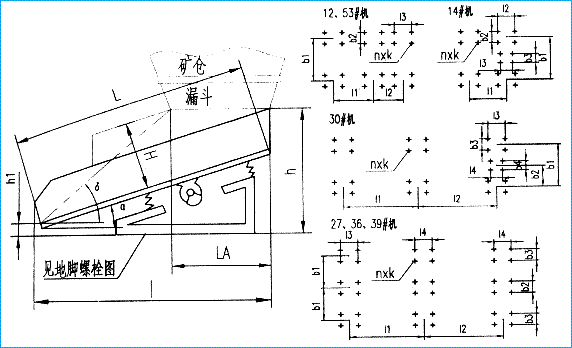

座三型機外型與安裝簡圖（12、14、26、27、30、36、39、46、51、53＃機）

機號	****外形尺寸				地腳螺栓（焊接）位置
機號	l	b	h	h1	l1	l2	l3	l4	l5	l6	b1	b2	b3	b4	b5	n×k
12	2145	1090	887	167	709	342	220				850	160				24×M24
14	2598	1290	1046	132	1334	220	160				1050	160	220			20×M24
26	2908	2250	1547	648	1646	60					974	60
27	3328	3080	1500	417	1450	810	200	200			1450	340	200			36×M30
30	3892	1160	1608	49	975	1094	350	180			880	440	180	350		28×M20
36	3572	2240	1476	271	700	1265	350	250			1020	420	200			36×M20
39	3902	2975	1729	392	1550	850	200	200			1227.5	515	220			36×M30
46	4129	3040	1500	148	1428	927	400	300	274	200	700	590	440	220	200	50×M30
51	4586	3060	1880	305	1649	660	655	350	210		700	585	220	210	350	52×M20
53	2890	1290	1092	86	1018.8	436.6	240				1050	160				24×M24

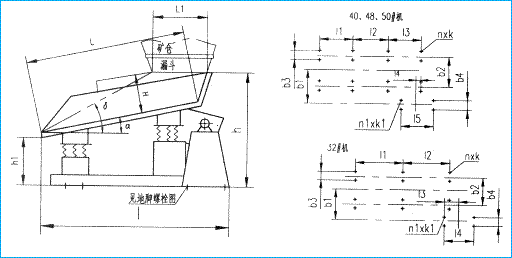

座四型機外型與安裝簡圖（32、40、48、50＃機）

機號	****外形尺寸				地腳螺栓位置
機號	l	b	h	h1	l1	l2	l3	l4	l5	b1	b2	b3	b4	n×k	n1×k1
32	3500	1186+1939.5	1794	730	1000	1000	150	400		1600	2092	200	360	16×M24	4×M24
40	4322	1190+2029.5	2300-2332	670	950	950	950	94	400	1650	2060	200	360	16×M24	4×M24
48	4718	1180+2190.5	2510	535	1000	1050	1000	42	400	1600	2060	200	400	16×M30	4×M24
50	4502	1180+1979.5	2319	933	900	1000	900	230	400	1600	2060	200	360	16×M24	4×M24

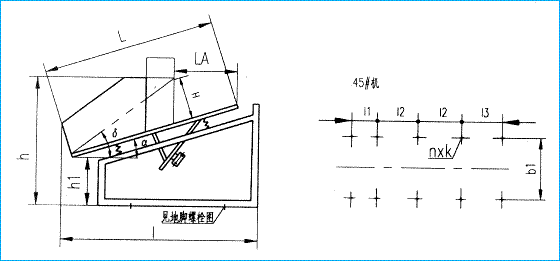

座五型機外型與安裝簡圖（45＃機）

機號	****外形尺寸				地腳螺栓位置
機號	l	b	h	h1	l1	l2	l3	b1	n×k
45	3316	1726	3260	1687	300	750	490	1400	10×M24
