DD、ZD系列礦用單軸振動篩
| 用 途 |
| 礦用單軸振動篩是一種作圓運動的振動篩。可供黑色、有色以及非金屬礦山的輔助或獨立篩分作業中作中等粒度的分級之用。本篩子具有結構簡單，動轉平穩，工作可靠等優點。 |
| 產品型號表示方法如下 |
| 2ZDXXXX |
| 2-表示雙層，單層不寫 |
| Z-表示座式 |
| D-表示吊式 |
| XX-篩箱寬度（分米） |
| XX-篩箱長度（分米） |
| 工作原理 |
| 礦用單軸振動篩系原篩箱、振動器、彈簧等部分組成。篩箱采用了焊接結構，堅固可靠，在振動器的主軸上除中間部分制出偏心外，在主軸的兩端有可調節偏心重的偏心輪，或者軸的兩端也制出偏心再裝上可調節偏心重的橢輪。電動機通過三角玻帶帶動振動器，傳動軸以一定轉速轉動，于是偏心軸及偏心質量產生慣性力，在該力作用下，篩箱作近似的圓運動，彈簧是支承篩箱用的，同時也減輕了篩子在運轉時傳給基礎的動力。彈簧座上橫向裝有阻尼裝置。限制篩子作橫向擺動及減少篩子共振時的振幅。 |
| 性能參數表 |
| 篩子型號 |
DD918 |
2DD918 |
ZD1224 |
1ZD1224 |
ZD1530 |
2ZD1530 |
ZD1540 |
2ZD1540 |
ZD1836 |
ZD2160 | |
| 篩面規格 |
900×1800 |
1200×2400 |
1500×3000 |
1500×4000 |
1800×3600 |
2100×6000 | |||||
| 工作面積(m2) |
1.6 |
2.9 |
4.5 |
6 |
6.5 |
12.9 | |||||
| 給料粒度 |
≤60 |
≤100 |
≤100 |
100 |
150 |
150 | |||||
| 篩面層數 |
1 |
2 |
1 |
2 |
1 |
2 |
1 |
2 |
1 |
1 | |
| 篩孔尺寸 |
1 2 3 6 8 10 13 16 20 25 |
6 8 10 13 16 20 25 30 40 |
6 8 10 13 16 20 25 30 40 50 |
10 13 16 20 25 30 40 50 | |||||||
| 振動頻率(r/min) |
1000 |
850 |
900 | ||||||||
| 雙振幅 |
5～6 |
6～7 |
～8 | ||||||||
| 拋射強度 |
3.5 |
2.99 |
3.3 | ||||||||
| 篩面傾角(度) |
15～25 |
15～25 |
15～25 | ||||||||
| 安裝形式 |
吊式 |
座式 | |||||||||
| 電動機 | 型號 |
Y100L1-4 |
Y112M-4 |
Y132S-4 |
Y132M-4 |
Y160M-4 |
Y180L-4 | ||||
| 轉速(r/min) |
1430 |
1440 |
1440 |
1440 |
1460 |
1470 | |||||
| 功率 |
2.2 |
4 |
5.5 |
7.5 |
11 |
22 | |||||
| 外形尺寸 |
2150×1418×575 |
2200×1418×630 |
2500×2150×1340 |
2600×2200×1730 |
3100×2690×1570 |
3200×2690×2250 |
4000×2505×2028 |
4200×2600×2660 |
3670×2990×1807 |
6676×2420×1600 | |
| 重量 |
440 |
600 |
1130 |
1545 |
1650 |
2260 |
2070 |
2850 |
1960 |
6529 | |
| DD918、2DD918安裝總圖 |
 |
|
篩子規格 |
A |
B |
C |
D |
E |
| DD918 | 700 | 365 | 970 | 655 | 1043 |
| 2DD918 | 685 | 565 | 955 | 655 | 1256 |
| ZD1224、ZD1530、ZD1540、ZD1836、ZD2160安裝總圖 |
 |
|
篩子規格 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N |
O |
P |
Q |
R |
S |
T |
| ZD1224 | 2400 | 750 | 750 | 350 | 520 | 1334 | 457 | 234 | 0 | 374 | 546 | 1656 | 1712 | 1456 | 1340 | 1200 | 1011 | 30 | 707 | 2109 |
| ZD1530 | 3000 | 900 | 900 | 546 | 470 | 1566 | 479 | 296 | 52 | 374 | 655 | 2136 | 2012 | 1756 | 1640 | 1500 | 1190 | 65 | 670 | 2619 |
| ZD1540 | 4000 | 1358 | 1312 | 663 | 530 | 2028 | 479 | 280 | 332 | 402 | 972 | 2156 | 2032 | 1756 | 1640 | 1500 | 1191 | 75 | 761 | 2637 |
| ZD1836 | 3600 | 1200 | 1200 | 475 | 530 | 1807 | 465 | 328 | 190 | 402 | 8735 | 2456 | 2332 | 2056 | 1940 | 1800 | 1386 | 75 | 761 | 3016 |
| ZD2160 | 6000 | 1950 | 1950 | 900 | 788 | 3035 | 851 | 535 | 0 | 480 | 1955 | 3140 | 2852 | 2420 | 2240 | 2100 | 1636.5 | 130 | 1344 | 3776 |

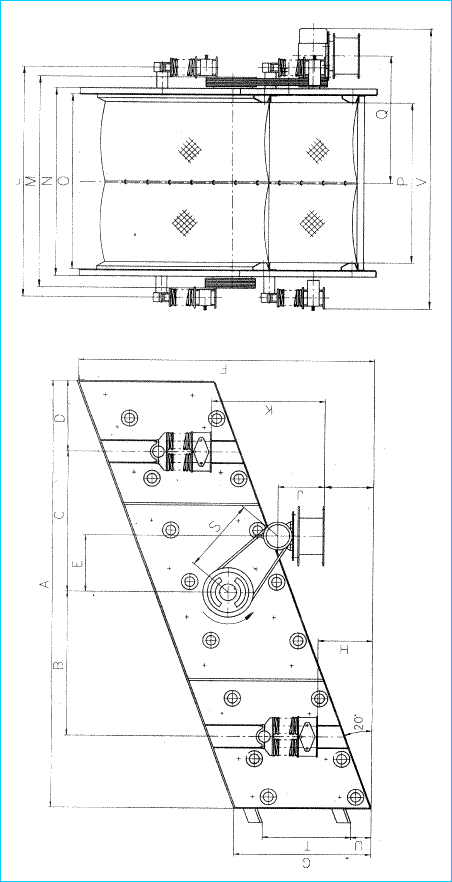

| 2ZD1224、2ZD1530、2ZD1540安裝總圖 |
 |
|
篩子規格 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N |
O |
P |
Q |
R |
S |
T |
U |
V, , |
| 2ZD1224 | 2400 | 850 | 850 | 300 | 476 | 1780 | 925.5 | 245 | 245 | 374 | 619 | 1656 | 1712 | 1456 | 1340 | 1200 | 1011 | 30 | 556 | 532 | 147 | 2109 |
| 2ZD1530 | 3000 | 900 | 900 | 520 | 496 | 2250 | 1170 | 350 | 350 | 374 | 655 | 2136 | 2012 | 1756 | 1640 | 1500 | 1190 | 65 | 670 | 640 | 142 | 2619 |
| 2ZD1540 | 4000 | 1358 | 1312 | 580 | 564 | 2656 | 1276.5 | 450 | 450 | 402 | 972 | 2156 | 2032 | 1756 | 1640 | 1500 | 1191 | 75 | 761 | 724 | 160 | 2675 |

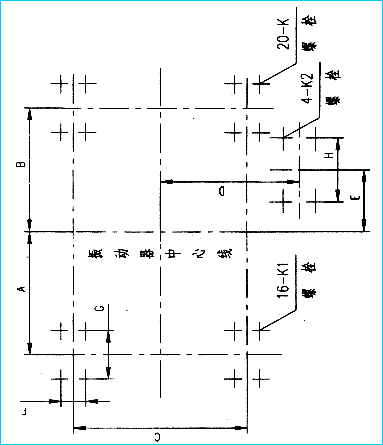

| 基礎螺栓布置圖 |
 |
| 篩子規格 | A | B | C | D | E | F | G | H | I | K | K1 | K2 |
| ZD1224 | 750 | 750 | 1656 | 1011 | 520 | 100 | 230 | 400 | 160 | M12 | ||
| 2ZD1224 | 850 | 850 | 1656 | 1011 | 476 | 100 | 230 | 400 | 160 | M12 | ||
| ZD1530 | 900 | 900 | 2136 | 1190 | 470 | 200 | 280 | 400 | 160 | M12 | ||
| 2ZD1530 | 900 | 900 | 2136 | 1190 | 496 | 200 | 280 | 400 | 160 | M12 | ||
| ZD1540 | 1358 | 1312 | 2156 | 1191 | 530 | 200 | 280 | 500 | 170 | M20 | ||
| 2ZD1540 | 1358 | 1312 | 2156 | 1191 | 564 | 200 | 280 | 500 | 170 | M20 | ||
| ZD1836 | 1200 | 1200 | 2456 | 1386 | 530 | 200 | 280 | 440 | 190 | M20 | ||
| 2ZD1836 | 1950 | 1950 | 2456 | 1636.5 | 788 | 360 | 380 | 560 | 249 | M30 | M20 |
