GZ系列電磁振動給料機

用途和特點
電磁振動給料機廣泛使用在冶金、煤炭、電子、機械、化工、建材、輕工、糧食等工礦企業中，在生產流程中，用于反塊狀、顆粒狀、粉狀物料從貯料倉或漏斗中定量、均勻、連續地給到受料裝置中去。與其他給料設備相比具有以下特點：
（1）電氣控制采用可控硅半波整流線路。可無級調節給料量，可用于自動控制的生產流程中，實現生產自動化。
（2）無轉動零部件，不需潤滑，結構簡單，維修方便。
（3）物料呈微拋運動，料槽磨損小。
（4）采用合金鋼板制成的料槽，可適用輸送高溫、磨損嚴重及有腐蝕性的物料等。
主要技術參數

類型	型號	生產率（t/h）		給料粒度	雙振幅	振動頻率（次/分）	供電電壓（V）	電流（A）		有功功率（KW）	重量
類型	型號	水平	-10⁰	給料粒度	雙振幅	振動頻率（次/分）	供電電壓（V）	工作電流	表示電流	有功功率（KW）	重量
基本型	GZ1	5	7	50	1.75	3000	220	1.34	1.0	0.06	77
	GZ2	10	14	50				3.0	2.3	0.15	151
	GZ3	25	35	75				4.6	3.8	0.20	233
	GZ4	50	70	100				8.4	7.0	0.45	460
	GZ5	100	140	150				12.7	10.6	0.65	668
	GZ6	150	210	200	1.5		380	16.4	13.3	1.5	1271
	GZ7	250	350	300				24.6	20	2.5	1920
	GZ8	400	560	300				39.4	32	4.0	3040
	GZ9	600	840	500				47.6	38.6	5.5	3750
	GZ10	750	1050	500				39.4×2	32×2	4.0×2	6491
	GZ11	1000	1400	500				47.6×2	38.6×2	5.5×2	7680
上振型	GZ3S	25	35	75	1.75		220	4.6	3.8	0.20	242
	GZ4S	50	70	100				8.4	7.0	0.45	457
	GZ5S	100	140	150				12.7	10.6	0.65	666
	GZ6S	150	210	200	1.5		380	16.4	13.3	1.5	1246
	GZ7S	250	350	250				24.6	20	2.5	1963
	GZ8S	400	560	300				39.4	32	4.0	3306
封閉型	GZ1F	4	5.6	40	1.75		220	1.34	1.0	0.06	78
	GZ2F	8	11.2	40				3.0	2.3	0.15	154
	GZ3F	20	28	60				4.6	3.8	0.20	247
	GZ4F	40	50	60				8.4	7.0	0.45	464
	GZ5F	80	112	80				12.7	10.6	0.65	668
	GZ6F	120	168	80	1.5		380	16.4	13.3	1.5	1278
輕槽型	GZ5Q	100	140	200	1.75		220	12.7	10.6	0.65	653
	GZ6Q	150	200	250	1.5		380	16.4	13.3	1.5	1326
	GZ7Q	250	350	300				24.6	20	2.5	1992
	GZ8Q	400	560	350				39.4	32	4.0	3046
平槽型	GZ5P	50	140	100	1.75		220	12.7	10.6	0.65	633
	GZ6P	75	210	300	1.5		380	16.4	13.3	1.5	1238
	GZ7P	125	350	350	1.5		380	24.6	20	2.5	1858
寬槽型	GZ5K1		200	100	1.5		220	12.7×2	10.6×2	0.65×2	1212
	GZ5K2		240	100							1343
	GZ5K3		270	100							1376, <, /DIV>
	GZ5K4		300	100							1408

設備選型

主要選型

類型	生產率計算容重（T/m³）	用途
基本型	1.6	無特殊要求的物料給料
上振型	1.6	配置空間不免的情況安裝使用，其它與基本型相同
封閉型	1.6	易碎顆粒、粉塵較大及揮發性物料給料
輕槽型	1.0	比重較小的輕物料給料
平槽型	按配煤和選煤條件給出	薄料層均勻給料
寬槽型	按配煤和選煤條件給出	主要用于選煤，亦可用于向篩分設備給料

實際容重大于或小于上述計算容重時，生產率按實際物料容重進行換算。

粒度小于1mm的物料，輸送速度下降，含水量大于10％的潮濕粘性物料不能正常輸送，料層厚度超過一定值，會妨礙正常給料，推薦H=（1/3-1/4）槽高。

對有特殊要求、特殊規格的產品，我廠可專門設計制作。

配套控制箱

給料機型號	普通控制箱型號	式樣	穩幅控制箱型號	式樣	給料機型號	普通控制箱型號	式樣	穩幅控制箱型號	式樣
GZ1	XKZ-5G2	掛式	ZWKX-I-I ZWKX-5G2	臺掛	GZ6，GZ7	XKZ-50G3	掛式	ZWKX-II-1 ZWKX-50G3	臺掛
GZ2、GZ3	XKZ-10G2	掛式	ZWKX-I-1 ZWKX-10G2	臺掛	GZ8，GZ9	XKZ-200G3	臺式	ZWKX-II-2 ZWKX-200G3	臺掛
					GZ10，GZ11	XKZ-20G3	臺式	ZWKX-II-3 ZWKX-200G3	臺掛
GZ4、GZ5	XKZ-20G2	掛式	ZWKX-I-3 ZWKX-20G2	臺掛	GZ5K（1-4）	XKZ-50G2	掛式

外型尺寸

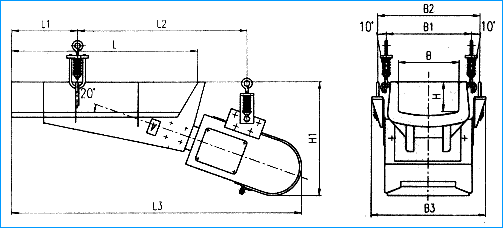

GZ1-GZ5基本型電磁振動給料機

型號	L	L1	L2	L3	H	H1	B	B1	B2	B3
GZ1	600	209	550	910	100	360	200	280	340	376
GZ2	800	310	660	1175	120	450	300	388	458	508
GZ3	900	311	790	1325	150	520	400	496	542	578
GZ4	1100	413	965	1615	200	645	500	620	686	762
GZ5	1200	463	1050	1815	250	765	700	850	761	840

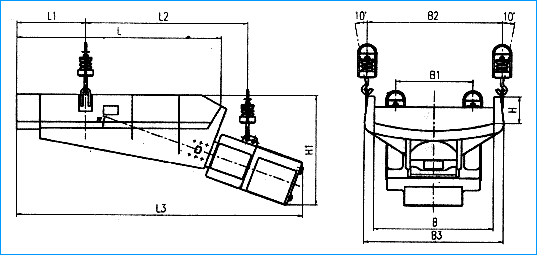

GZ6-GZ9基本型電磁振動給料機

型號	L	L1	L2	L3	H	H1	B	B1	B2	B3
GZ6	1600	400	1470	241	250	1030	900	720	1032	1092
GZ7	1800	650	1465	2800	250	1130	1100	840	1257	1332
GZ8	2200	750	1800	3302	300	1343	1300	1000	1471	1556
GZ9	2400	800	2000	3515	300	1440	1500	1010	1676	1776

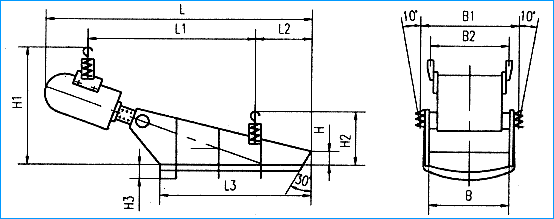

上振型電磁振動給料機

型號	L	L1	L2	L3	H	H1	H2	H3	B	B1	B2
GZ3S	～1730	1030	360	1000	100	～690	～340	89	400	～490	518
GZ4S	～2020	1220	410	1100	120	～865	～400	110	500	～620	586
GZ5S	～2260	1330	465	1200	120	～960	～420	129	700	～845	761
GZ6S	～2900	1640	650	1600	150	～1345	～790	145	900	1020	720
GZ7S	～3230	1800	750	1800	150	～1570	～910	161	1100	1233	840
GZ8S	～4080	2330	850	2200	180	～1980	～1040	203	1300	1426	930

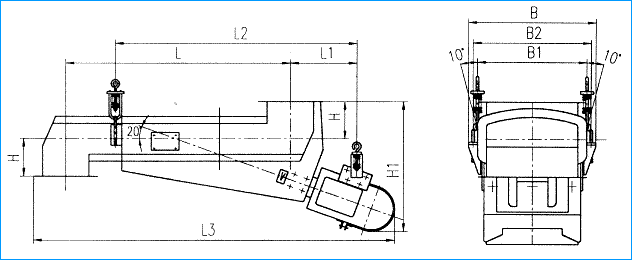

封閉型電磁振動給料機

型號	L	L1	L2	L3	H1	H	B1	B2	B
GZ1F	600	246	716	1064	410	108	250	340	375
GZ2F	800	288	903	1042	520	135	358	458	517
GZ3F	1000	300	1082	1695	520	170	464	527	585
GZ4F	1100	451	1306	1940	750	208	574	686	762
GZ5F	1200	528	1483	2190	893	255	784	761	868
GZ6F	1600	584	1684	2835	1200	265	949	720	1120

封閉型進出料口尺寸

型號	A	A2	A3	B1	B2	B3	n-ΦD
GZ1F	174	2×77	120	254	3×78	200	10-Φ7
GZ2F	224	2×99	160	364	3×112	300	10-Φ11
GZ3F	286	2×126	200	486	3×152	400	10-Φ11
GZ4F	318	2×139	220	598	5×112	500	10-Φ13
GZ5F	348	2×154	240	808	6×128	700	16-Φ13
GZ6F	388	2×174	280	1008	6×178	900	16-Φ13

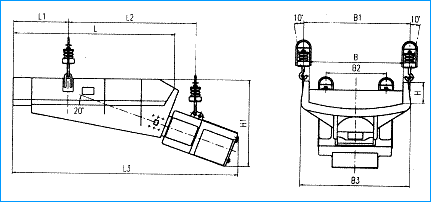

輕槽型、平槽型電磁振動給料機

型號	L	L1	L2	L3	H	H1	B	B1	B2	B3
GZ5Q	1600	488	1414	2189	250	644	900	1042	761	1104
GZ6Q	1800	650	1406	2610	250	1066	1100	1257	720	1192
GZ7Q	2200	750	1738	3150	300	1240	1300	1467	840	1635
GZ8Q	2400	800	1906	3464	300	1360	1500	1672	1000	1866
GZ5Q	1200	388	1140	1815	250	647	900	1040	761	1202
GZ6Q	1400	450	1233	2366	250	1030	1100	1232	720	1292
GZ7Q	1600	500	1440	2574	250	1089	1300	1457	840	1532

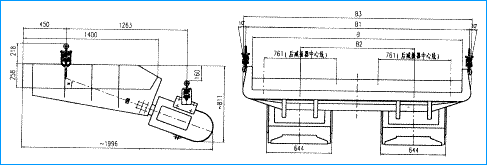

寬槽型電磁振動給料機

型號	B	B1	B2	B3
GZ5K1	1600	1750	900	～1872
GZ5K2	1900	2050	100	～2172
GZ5K3	2200	2350	1200	～2475
GZ5K4	2500	2650	1400	～2772

電磁振動給料機控制箱

類別	型號	高	寬	厚	樣式
XZ型控制箱	XKZ-200G3	458	350	260	臺式
XZ型控制箱	其它	402	280	168	掛式
自動穩幅控制箱	ZWKX-I	375	255	185	臺掛
自動穩幅控制箱	ZWWX-II	360	250	160	臺掛
