GX、LS型螺旋輸工業輸送機
| 概 述 |
| GX型螺旋輸送機是利用螺旋轉動將物料沿機殼連續推移而進行輸送的。本機具有結構簡單，外形尺寸小，成本低，操作安全，能按工藝要求滿足多點進料和排料。 |
| 規格 | 主要技術性能 | 驅動裝置 | 重量（Kg） | |||||
| 直徑 | 長度（m） | 產量（水泥）（噸/時） | 轉速（轉/分） | 減速機 | 電動機 | |||
|
型號 |
速比 |
型號 |
功率（KW） | |||||
| GX200 | ～10 | 9 | 60 | JZQ250 | 23.34 | Y90S-4 | 1.1 | 726 |
| GX200 | ～20 | 9 | 60 | JZQ250 | 23.34 | Y90L-4 | 1.5 | 1258 |
| GX250 | ～10 | 15.6 | 60 | JZQ250 | 23.34 | Y100L2-4 | 2.2 | 960 |
| GX250 | ～20 | 15.6 | 60 | JZQ250 | 23.34 | Y100L1-4 | 3 | 1750 |
| GX300 | ～10 | 21.2 | 60 | JZQ350 | 23.34 | Y100L2-4 | 3 | 1373 |
| GX300 | ～20 | 21.2 | 60 | JZQ350 | 23.34 | Y112M-4 | 4 | 2346 |
| GX400 | ～10 | 51 | 60 | JZQ400 | 23.34 | Y132S-4 | 5.5 | 1911 |
| GX400 | ～20 | 51 | 60 | JZQ500 | 23.34 | Y160M-4 | 11 | 2049 |
| GX500 | ～10 | 87.5 | 60 | JZQ400 | 23.34 | Y132M-4 | 7.5 | 2381 |
| GX500 | ～20 | 87.5 | 60 | JZQ650 | 23.34 | Y180M-4 | 18.5 | 5389 |
| GX600 | ～10 | 134.2 | 45 | JZQ750 | 23.34 | Y180L-4 | 22 | 3880 |
| GX600 | ～20 | 134.2 | 45 | JZQ850 | 23.34 | Y250M-4 | 55 | 7090 |
| GX型螺旋輸送機的制法和裝法說明 |
| GX螺旋機按使用場合要求的不同，分為S制法和D制法兩種 |
| S制法一帶有實體螺旋面的螺旋，其螺距等于直徑的0.8倍。 |
| D制法一帶有帶式螺旋面的螺旋，其螺距等于直徑。 |
| GX螺旋機按驅動裝置裝配方法的不同，分為右裝和左裝兩種： |
| 右裝一站在電動機尾部向前看，減速器低速軸在電動機的右側。 |
| 左裝一站在電動機尾部向前看，減速器低速軸在電動機的左側。 |
| GX螺旋機的出料口有方形出料口是、手推式出料口和齒條式出料口三種。后兩種出料口拉板的開閉方向，隨安裝不同而分右裝、左裝兩種： |
| 右裝一站在螺旋機頭節往尾節省，拉板向右拉開。 |
| 左裝一站在螺旋機頭節往尾節看，拉板向左拉開。 |

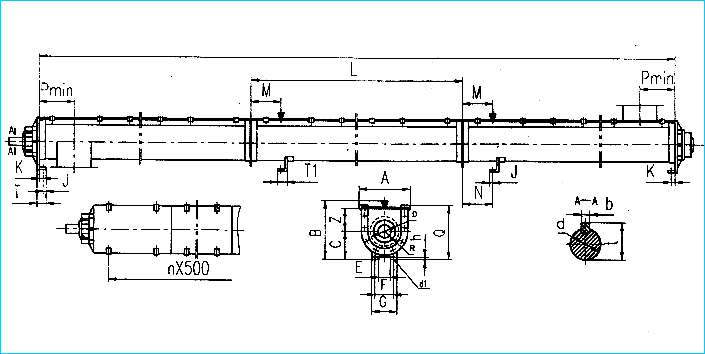

| GX型螺旋輸送機安裝尺寸及長度組合 |
 |
|
螺旋直徑D |
A |
B |
C |
E |
F |
G |
h |
K |
J |
M |
N |
QpR |
T |
T1 |
X |
Z |
d(kg) |
d1 |
a |
f |
l |
l1 |
b(hs) |
t |
| 200 | 342 | 384 | 180 | 80 | 140 | 200 | 18 | 25 | 20 | 200 | 200 | 153 | 60 | 60 | 123 | 150 | 40 | 16 | 205 | 195 | 80 | 155 | 12 | 43.5 |
| 250 | 392 | 464 | 220 | 140 | 200 | 260 | 20 | 28 | 25 | 200 | 200 | 183 | 70 | 70 | 125 | 180 | 50 | 20 | 237 | 225 | 100 | 155 | 16 | 55 |
| 300 | 468 | 555 | 270 | 160 | 240 | 320 | 22 | 28 | 25 | 200 | 200 | 213 | 75 | 70 | 130 | 210 | 60 | 20 | 264 | 250 | 120 | 160 | 18 | 65.5 |
| 400 | 572 | 685 | 340 | 220 | 320 | 400 | 22 | 30 | 35 | 300 | 300 | 273 | 90 | 85 | 145 | 270 | 80 | 25 | 325 | 310 | 160 | 180 | 24 | 87 |
| 500 | 706 | 823 | 400 | 300 | 400 | 500 | 30 | 35 | 40 | 300 | 300 | 333 | 100 | 95 | 165 | 330 | 100 | 25 | 393 | 375 | 200 | 205 | 28 | 108 |
| 600 | 806 | 973 | 500 | 400 | 500 | 600 | 30 | 40 | 40 | 300 | 300 | 383 | 110 | 105 | 170 | 380 | 120 | 30 | 433 | 415 | 240 | 205 | 32 | 129 |
| 進出料口裝置 |

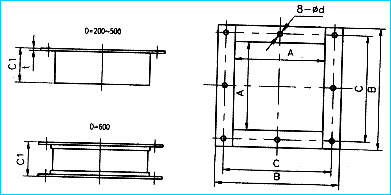

| 1、進料口 |
 |
|
螺旋直徑D |
A |
B |
C |
C1 |
t |
d |
重量(公斤) |
圖號 |
| 200 | 220 | 306 | 272 | 100 | 3 | 9 | 3.64 | GX20.10.00 |
| 250 | 270 | 356 | 330 | 120 | 3 | 9 | 4.80 | GX25.10.00 |
| 300 | 320 | <, ;, TD style="LINE-HEIGHT: 21px; FONT-FAMILY: Verdana, Arial, Helvetica, sans-serif; COLOR: rgb(0,0,0); FONT-SIZE: 9pt">428386 | 140 | 4 | 13 | 8.88 | GX30.10.00 | |
| 400 | 420 | 528 | 492 | 160 | 4 | 13 | 12.42 | GX40.10.00 |
| 500 | 528 | 662 | 612 | 160 | 4 | 17 | 16.56 | GX50.10.00 |
| 600 | 628 | 762 | 720 | 180 | 4 | 17 | 21.20 | GX60.10.00 |

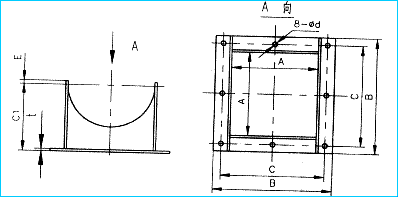

| 2、方形出料口 |
 |
|
螺旋直徑D |
A |
B |
C |
C1 |
E |
t |
d |
重量（公斤） |
圖號 |
| 200 | 226 | 312 | 272 | 165 | 8 | 3 | 9 | 4.36 | GX20.10.00 |
| 250 | 276 | 374 | 330 | 195 | 10 | 4 | 9 | 7.52 | GX25.10.00 |
| 300 | 328 | 426 | 386 | 225 | 10 | 4 | 13 | 9.36 | GX30.10.00 |
| 400 | 428 | 536 | 492 | 280 | 10 | 4 | 13 | 14.28 | GX40.10.00 |
| 500 | 536 | 670 | 612 | 340 | 15 | 4 | 17 | 26.14 | GX50.10.00 |
| 600 | 636 | 774 | 720 | 430 | 15 | 6 | 17 | 39.20 | GX60.10.00 |

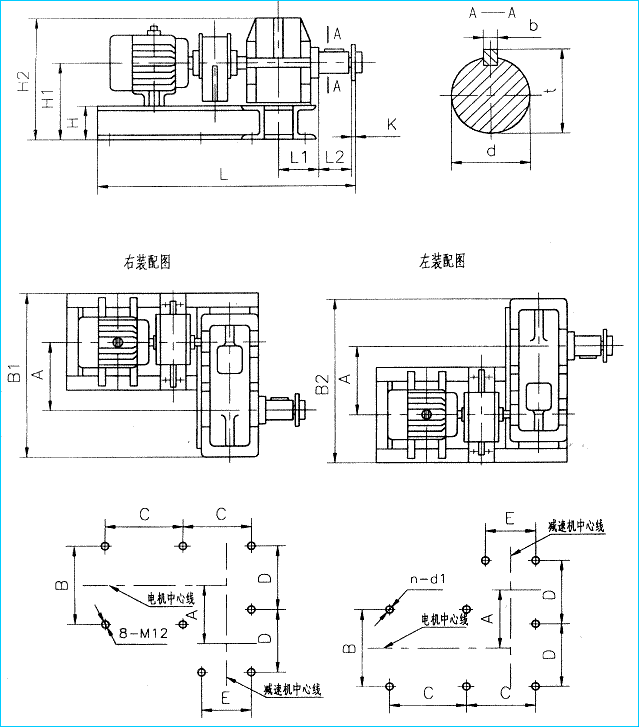

| 驅動裝置外形尺寸及安裝尺寸 |
 |
| 驅動裝置 | 電動機 | 減速 器型號 |
A | B | C | D | E | n-d1 | H | H1 | H2 | K | L | L1 | L2 | B1 | B2 | b | t | d | 重量 （公斤） | |
| 功率 （千瓦） |
轉速 （轉/分） | |||||||||||||||||||||
|
Ⅰ |
1.1 |
1410 |
JZQ250 |
250 |
320 |
332 |
277 |
190 |
8-M12 |
120 |
280 |
432 |
14.5 |
826.5 |
135 |
85 |
622 |
622 |
18 |
63 |
55 |
197.4 |
|
1.5 |
1410 |
826.5 |
202.4 | |||||||||||||||||||
|
2.2 |
1430 |
842.5 |
212.2 | |||||||||||||||||||
|
3 |
1431 |
861.5 |
217.2 | |||||||||||||||||||
|
Ⅱ |
2.2 |
1430 |
JZQ350 |
350 |
400 |
440 |
360 |
250 |
8-M12 |
140 |
340 |
540 |
14.5 |
1042.5 |
165 |
85 |
821 |
821 |
18 |
63 |
55 |
315 |
|
3 |
1430 |
1042.5 |
821 |
320 | ||||||||||||||||||
|
4 |
1440 |
1042.5 |
821 |
334.2 | ||||||||||||||||||
|
5.5 |
1440 |
1043.5 |
821 |
344.2 | ||||||||||||||||||
|
7.5 |
1450 |
1087.5 |
838 |
366.2 | ||||||||||||||||||
|
10 |
1450 |
1119.5 |
838 |
383.3 | ||||||||||||||||||
|
Ⅲ |
4 |
1440 |
JZQ400 |
400 |
400 |
470 |
450 |
560 |
8-M16 |
160 |
410 |
650 |
17.5 |
1155.5 |
180 |
125 |
956 |
956 |
28 |
93 |
80 |
405.7 |
|
5.5 |
1400 |
1155.5 |
956 |
415.7 | ||||||||||||||||||
|
7.5 |
1450 |
1155.5 |
968 |
440.1 | ||||||||||||||||||
|
10 |
1450 |
1187.5 |
968 |
455.1 | ||||||||||||||||||
|
13 |
1460 |
1206.5 |
984 |
489.3 | ||||||||||||||||||
|
17 |
1460 |
1244.5 |
984 |
514.3 | ||||||||||||||||||
|
Ⅳ |
4 |
1140 |
JZQ500 |
500 |
450 |
560 |
570 |
310 |
9-M16 |
180 |
480 |
765 |
17.5 |
1338.5 |
200 |
125 |
1196 |
1196 |
28 |
93 |
80 |
590.8 |
|
5.5 |
1140 |
1338.5 |
1196 |
600.8 | ||||||||||||||||||
|
7.5 |
1450 |
1338.5 |
1196 |
623.2 | ||||||||||||||||||
|
10 |
1450 |
1338.5 |
1196 |
638.2 | ||||||||||||||||||
|
Ⅴ |
13 |
1460 |
JZQ500 |
500 |
450 |
560 |
570 |
310 |
9-M16 |
180 |
480 |
765 |
17.5 |
1338.5 |
200 |
125 |
1199 |
1196 |
28 |
93 |
80 |
671.4 |
|
17 |
1460 |
1324.5 |
1199 |
696.4 | ||||||||||||||||||
|
22 |
1470 |
1412.5 |
1253 |
789.3 | ||||||||||||||||||
|
30 |
1470 |
1437.5 |
1253 |
894.3 | ||||||||||||||||||
|
Ⅵ |
7.5 |
1450 |
JZQ650 |
650 |
500 |
700 |
650 |
410 |
9-M16 |
180 |
500 |
877 |
17.5 |
1670.5 |
265 |
165 |
1373 |
1373 |
36 |
127 |
110 |
1047.1 |
|
10 |
1450 |
1670.5 |
1373 |
1089.7 | ||||||||||||||||||
|
13 |
1460 |
1670.5 |
1373 |
1126.1 | ||||||||||||||||||
|
17 |
1460 |
1670.5 |
1373 |
1150.1 | ||||||||||||||||||
|
22 |
1470 |
1670.5 |
1405 |
1214.6 | ||||||||||||||||||
|
30 |
1470 |
1672.5 |
1405 |
1279.6 | ||||||||||||||||||
|
1738.5 |
1425 |
1365.9 | ||||||||||||||||||||
|
40 |
1470 |
1776.5 |
1425 |
1450.9 | ||||||||||||||||||
|
Ⅶ |
22 |
1470 |
JZQ750 |
750 |
500 |
720 |
725 |
450 |
9-M16 |
180 |
500 |
925 |
17.5 |
1710.5 |
285 |
165 |
1551 |
1519 |
36 |
127 |
110 |
1530.4 |
|
30 |
1470 |
1710.5 |
1551 |
1545.4 | ||||||||||||||||||
|
1778.5 |
1571 |
1651.7 | ||||||||||||||||||||
|
40 |
1470 |
1816.5 |
1571 |
1736.7 | ||||||||||||||||||
|
Ⅷ |
22 |
1470 |
JZQ850 |
850 |
550 |
800 |
825 |
520 |
9-M20 |
200 |
600 |
1075 |
17.5 |
1910.5 |
325 |
200 |
1706 |
1699 |
36 |
147 |
130 |
2035.4 |
|
30 |
1470 |
1910.5 |
1706 |
2050.4 | ||||||||||||||||||
|
55 |
1470 |
2042 |
1771 |
2454.5 | ||||||||||||||||||
|
75 |
1470 |
2093 |
1771 |
2525.4 | ||||||||||||||||||
